应用介绍
功能特色:

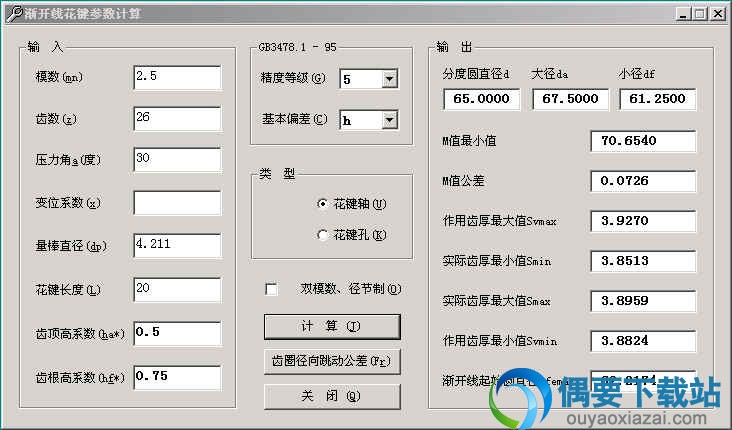

1、提供多种类型齿轮的花键计算方案,根据不同的数值进行计算
2、花键参数计算软件支持多种类型,花键轴、花键孔、双模数、径节制
3、渐开线花键参数计算软件可以显示精度等级、基本偏差、齿圈径向跳动公差
4、花键参数计算软件支持计算花键长度、齿顶高系数、齿根高系数
5、渐开线花键参数计算软件可以显示功能齿厚最大值、实际齿厚最大值、渐开线起始圆直径
6、花键参数计算软件可以计算外花键参数、渐开线内花键参数、渐开线外花键插倒锥齿
7、显示的数据非常快,内置强大的编码计算功能,所有的数据都已经完成自动计算
8、本软件计算的数据类型非常丰富,可以输入模数、齿数、压力角、变位系数、量棒直径
计算公式:
分度圆 mz
周节 πm
大径 30度平齿根 m(z+1.5)
30度圆齿根 m(z+1.8)
45度圆齿根 m(z+1.2)
花键参数计算软件安装说明:
花键参数计算软件不需要安装即可使用,用户只需将在本网站下载的花键参数计算软件解压到指定的位置,而后打开exe程序文件即可使用。
花键参数计算软件方法:
1、外花键参数计算(花键轴)
说明一点的是:计算双模数花键时,在双模数、径节制前面打上勾,按提示输入较小的模数值(径节要转换成为模数后再输入)(较小的模数一般是计算齿高的)
鼠标单击窗体空白区域,会启动打印命令
2、渐开线内花键参数计算(设计与测绘都实用)
3、渐开线外花键插倒锥齿计算

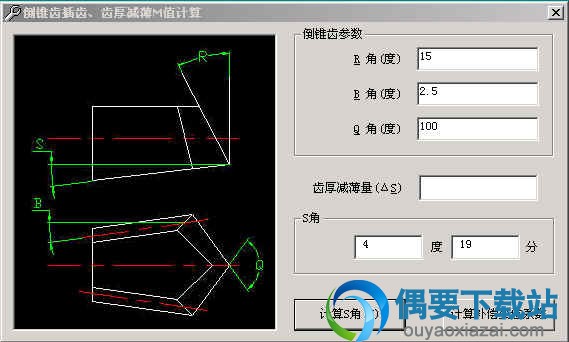

如上面的图:输入R角、B角、Q角,即可计算出S角(插倒锥齿时插齿机工作台倾斜的角度),按计算补偿变位系数即可计算出补偿变位系数并传递到渐开线花键计算主窗口,再按计算就得到了插倒齿时的花键参数
注:在毛坯车加工时R角如果加工出了一个角度,则这里应输入R角减去加工出来的角度
渐开线花键参数计算软件使用注意事项:
在WIN7中,第一次运行时在右键菜单中选以管理员身份运行,之后直接点上面的主程序就应该可以正常使用了
渐开线花键相关的TAGS内容列表:
圆锥直齿渐开线花键
圆柱直齿渐开线花键(米制模数 齿侧配合) 第三部分:37.5度压力角尺寸表
圆柱直齿渐开线花键(米制模数 齿侧配合) 第七部分:37.5度压力角M值与W值
圆柱直齿渐开线花键(米制模数 齿侧配合) 第八部分:45度压力角M值与W值
渐开线花键规范、圆柱直齿渐开线花键 量棒
圆柱直齿渐开线花键 37.5度压力角 M值与W值
圆柱直齿渐开线花键 30度压力角 M值与W值、圆柱直齿渐开线花键 检验方法
圆柱直齿渐开线花键 45度压力角 尺寸表、圆柱直齿渐开线花键 37.5度压力角 尺寸表
因槽较浅,齿根处应力集中较小,轴与毂的强度削弱较少;齿数较多,总接触面积较大,因而可承受较大的载荷;轴上零件与轴的对中性好,这对高速及精密机器很关键;导向性好,这对动联接很关键;
GB/T3478.1-1995 圆柱直齿渐开线花键模数 基本齿廓 公差
渐开线花键参数计算软件不需要安装,界面简明,易于操作,对设计齿轮有着重要的数据参考价值,偶要下载欢迎您免费下载使用。
