应用介绍
【基本介绍】
StarUML是一个开源的UML工具列表软件，它遵守GNU GPL的一个修订版。
StarUML项目宣称的目标是代替大型的商业UML工具软件，如IBM的Rational Rose，Borland公司的Together。
StarUML支持UML2.0定义的几乎所有图，但缺少对象图(object diagram)，包图(package diagram)，时间图(UML timing diagram)与交互预览图(interaction overview diagram)等一系列功能，虽然对象图与包图完全可以通过类图编辑器画出来。
staruml中文版是一个专用于uml建模的实用型图形创建工具，它不仅可以用来创建活动图、通信图、模块图、用例图、类图、序列图、状态图、部署图与复合结构图等多种UML图形模型，并且软件在功能使用上操作灵活，可扩展性强，支持多种格式的导入与导出，同时软件免费开源，是一个uml画图操作上的必备工具，极大的提升了用户在生成类图与其他类型的统一建模语言(UML)图表上的创建体验。
StarUML 3支持多平台支持(MacOS，Windows与Linux)，符合UML 2.x标准，实体 - 关系图(ERD)，数据流图(DFD)，流程图，多个窗口，现代用户体验，黑暗与光明的主题，模型驱动的开发，开放API，多种第三方扩展，异步模型验证，导出到HTML文档。
【软件功能】
1、ERD支持
可以创建实体关系图(ERD)。ERD是数据库建模最常用的图之一，我们的ERD是基于乌鸦的脚符号，比陈的符号更容易与可读。
2、快速建模
支持Quick Edit中的很多短语，可以一次创建元素与关系，如子类，支持界面等。
3、视网膜显示支持
支持Retina(高DPI)显示。所有图表，文字与图标都是锋利的，您可以获取图像作为高dpi位图图像(PNG与JPEG)。
4、扩展管理
可以通过扩展管理器从官方扩展注册表或Github存储库轻松查找与安装扩展。
5、模型驱动开发
以非常简单的JSON(JavaScript对象符号)格式存储模型，使用用户定义的模板可以轻松地使用自定义代码。
6、代码工程
支持主要的编程语言，包含Java，C#与C ++，您可以从模型生成源代码，或者通过逆向工程从源代码打造模型。
7、UML 2
StarUML与UML 2.x标准兼容，共支持11种UML图：类，对象，用例，组件，部署，复合结构，序列，通信，状态图，活动与配置图。
8、开放API
允许添加菜单、UI、对话框，甚至您自己的建模语言，包含元模型，符号与验证规则。
9、异步模型验证
定义了很多UML模型验证规则，并且每当保存或打开模型文件时，都会异步检测规则。
10、Markdown支持
可以使用markdown语法来编辑元素的文档，同时支持markdown语法突出显示与预览。
11、支持将PDF导出为干净打印
可以选择页面布局(纵向或横向)与页面大小(B5，B4，A3，A4，字母等)。
【软件特点】
1.可以免费下载。另外源码开放，可以安装或者自己喜欢的插件。
2.可以导出很多种图片格式，
3.可以绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图与复合结构图等。
4.UML图还有自动检测功能，违反UML语法的地方都可以检测出来
5.使用StarUML可以根据类图生成Java、C++等代码。还能反向生成类图
6.可以读取解析Rational Rose的文件
7.根据官方文档，它支持23种GoF模式(Pattern)，与3种EJB模式
【安装教程】
下载StarUML，并双击打开安装文件
单击Next
接受协议后，单击Next
选择安装路径后，单击Next
单击Next
单击Install
单击Finish即可
【破解方法】
安装完成后自动运行，提示需要注册，我们先关闭软件
将补丁app.asar覆盖到安装目录并替换
默认：C:\Program Files\StarUML\resources
再次运行软件就是破解了
【使用教程】
starUML建立时序图
打开starUml
在Model Explorer 中，在Untitled右键----ADD----Model，取名myuml
接着，单击myuml，右键----Add Diagram----Sequence Diagram，这里可以取个名字mysd。如果要改名字可以改Properties中的name属性。
接下来添加一个执行者，myuml右键----Add----Actor，更名为person
接下来添加一个Object，mydb右键----Add----Object，更名为action
再将person、与action拖到空白处，用Sequence里的工具线连起来。一个简单的时序图就OK了。复杂的举一反三吧。
怎么使用starUML画用例图

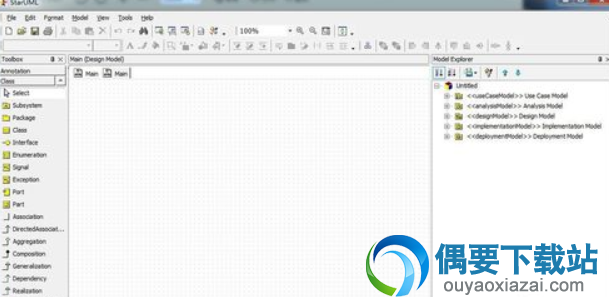

首先启动软件就会除出现这个界面。我们选择第二个模型，当然四个都可以尝试一下，只是归类的方法不同而已。
右边选择第一个视图，用例图，在左边就会将与用例图相关的所有元素都会列出来，需要什么直接拖动到工作台就好了。
简单介绍下左边各个元件的含义，包含与用例图相关的参与者、用例与多种关系。
示范一下怎么创建一个用例，很简单，将小人拖到工作台就好了。
用同样的方式建一个用例，输入名称。
他们之间的关系可以选中左边栏的关系，同样点击用例，鼠标按住不放而后到用例上，释放鼠标就会在参与者与用例之间建立一个关系。
【代码生成】
staruml怎么进行java代码生成
一：下载安装就不仔细说明了，安装步骤也不复杂，就是一个选择安装路径与是否创建桌面快捷方式的确认，而后即可。
二：初次打开SU，我们需要创建一个新工程(其实首次打开，它就会默认帮忙创建好一个工程了)
三：新建一个类图，右键点击工程，add diagram----> Class Diagram
四：那么就开始画出你的类图：
五：添加java插件(确保计算机是处于联网状态)，选择Tools---->Extension Manager。(因为笔者这里是已经安装好了插件，因此在下方是有一个Java)
六：因此我们在搜索框中输入Java，在下面就会出现java与JavaScript的插件，我们选择java，点击Install
七：安装完成后，重启一下软件，在Tools中就会出现一个Java：在java中会有三个选项：
1.Generate Code ---- 生成代码
2.Reverse Code ---- 逆向生成
3.Configure ---- 配置
我们选择生成代码
八：那么就会要你选择生成的工程图：
九：接下来选择代码生成的路径
十：确认，找到生成路径：
注意：在SU退出之前一定记得保存工程，因为SU好像不会自动保存工程，并且保存的工程路径也不好找，因此还是自定义路径较好Files---->Save
【相关问题】
1、staruml出现connect elements exactly
解决办法：画连接线时从元素中间开始，也就是线的连接两端一定要在元素上
2、staruml怎么画时序图
将控件拖到main视图:右键----Add Diagram----Sequence Diagram
点击左边的Obecjt自动有了下虚线，而后将右边的人拖进来，点击左侧的stimulus(激活物)连接到object就行
3、staruml怎么对齐
选择多个图后右键----format----Alignment----里面就有左对齐、上对齐了
4、staruml多个图形间隙怎么相等
选择多个图后右键----format----Alignment----Space Equaly，水平或垂直
