应用介绍
给大家推荐一款多功能的电路图绘制软件--fritzing，这款软件支持多国语言，例如德语，英语，西班牙语等，支持设计师，艺术家，研究人员与爱好者参加从物理原型到进一步实际的产品，还可以产生PDF,图片，CAD格式文件。并且只要在其中一种视图设计电路，其他两种都是同步生成的，使用简单，界面任性化，更多对于fritzing电路图绘制软件的相关内容请阅读下文。
软件简介：
Frizing简化了过去PCB布局工程师在干的事情，全部使用拖拖拉拉的方式完成复杂的电路设计，Frizing算是很不错上手的工具，你可以很简单方式拖拉元件与连接线路，最后点击File->Export，就可以输出成标准Eagle使用的格式，连线路都会帮忙AutoRouter喔！
最棒的是，电路的样式还帮你设计成可以直接挂载在Arduino上面，方便你送洗电路板回来之后，焊接好元件就立即可以用啰。
功能特点：
1、这款电路图绘制软件可以提供面包板，原理图，PCB图，并且PCB可以产生制版厂用的gerber文件
2、fritzing电路图绘制软件可以产生PDF,图片，CAD格式文件
3、fritzing 支持多国语言
fritzing使用教程：

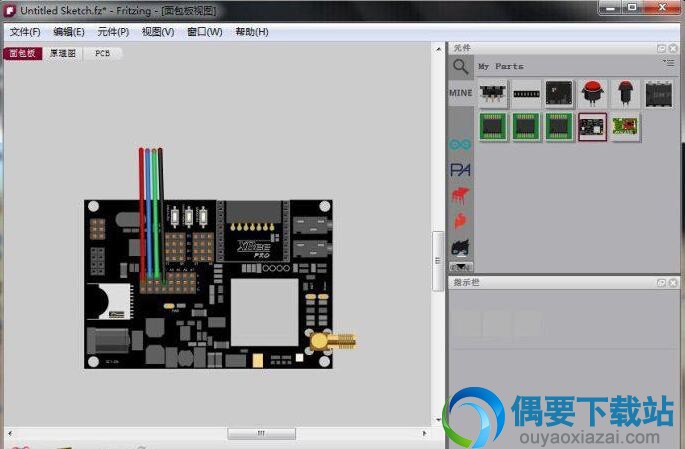

1、打开fritzing软件
2、右边栏预装有部分库元件，可以直接拖进操作界面，以GBoard为例。需要添加新的库元件，可以选择元件→导入即可
3、没有合适的库元件，我们新建一个图片元件

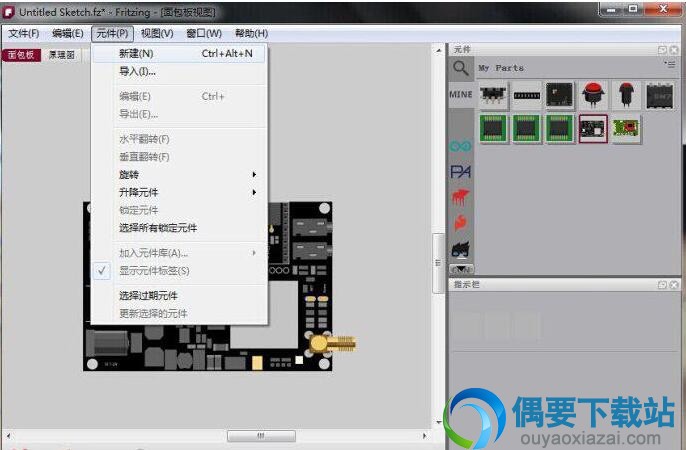

步骤如下：(1)新建

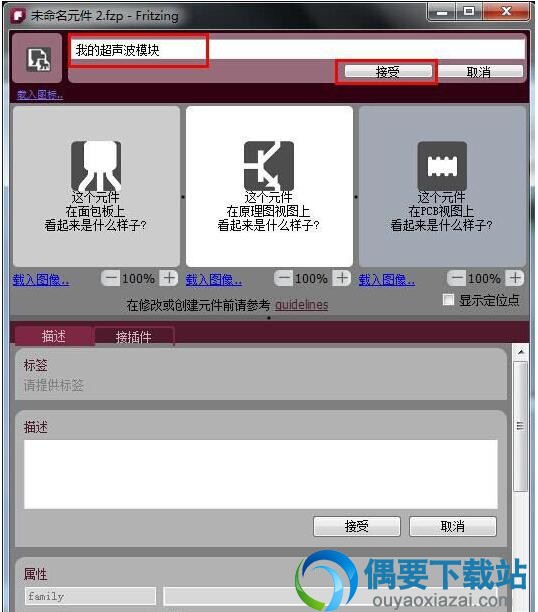

(2)输入元件名称，接受

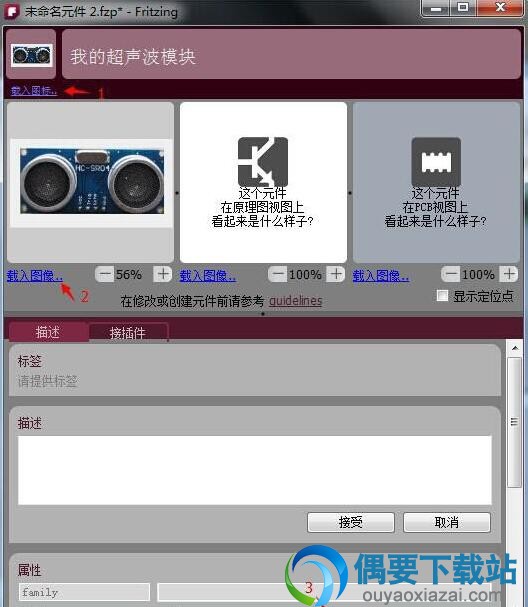

(3)导入图片并保存

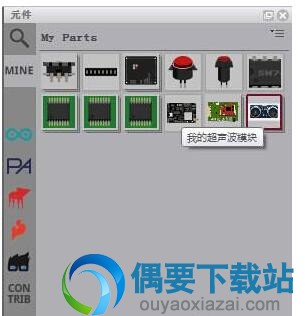

(4)新元件就建成了。返回主界面。在右边栏可以看到这个元件了

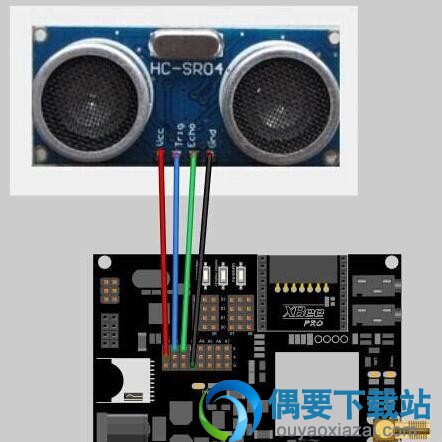

(5)拖进去连线
(6)当然Fritzing的本意是用于学习与制作电路原理图与PCB，此方法仅用于视觉效果，希望小伙伴们能学好电路基础，制作出自己的元件库来
以上内容为你介绍了fritzing电路图绘制软件的使用教程、功能特点等方面的内容，希望对大家了解与使用这款软件有所帮助。
