应用介绍
软件特色：
1、DRC / DFM验证输出
当您准备好将设计转变为真正的板卡时，CircuitMaker将会产生行业标准的CAM输出
2、从其他工具进口设计
circuitmaker支持PCB与原理图文件
3、NATIVE 3D
Altium Native 3D技术意味着当您在PCB编辑器中时，只需按3键即可即刻看到PCB布局
功能介绍：
1、波形功能：波形属性、比例属性、波形数字等
2、编辑功能：解开所有组件元件、取消元件、测量、选择、查找、复制、粘贴、剪切
3、属性设置：原理图属性、光标工具、元件全局显示控制、元件库位置
4、宏功能：创建宏、保存宏、编辑宏、锁定宏、应用宏、保存/转换ASCII库
5、仿真功能：模拟仿真模式、数字仿真模式、仿真分析设置、检测管脚连接
6、视图功能：屏面、工具栏、状态栏、折叠元件树、原理图、垂直/水平分割、刷新屏幕、图面缩放
安装方法：
1、打开circuitmaker安装文件

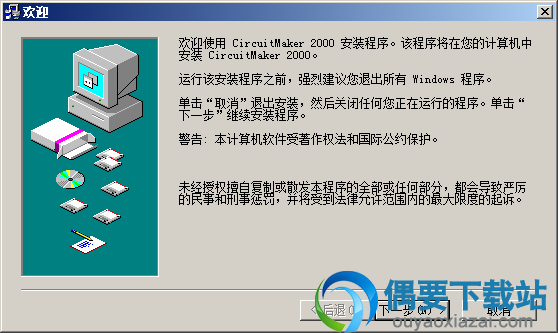

2、进入安装欢迎界面，点击下一步

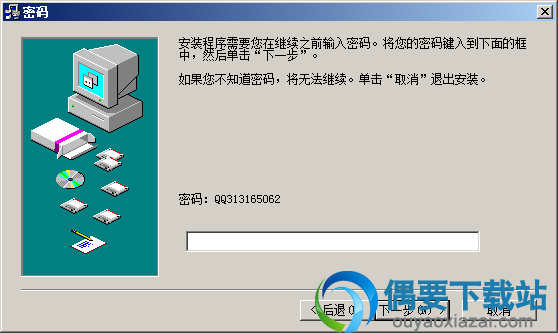

3、输入密码，点击下一步

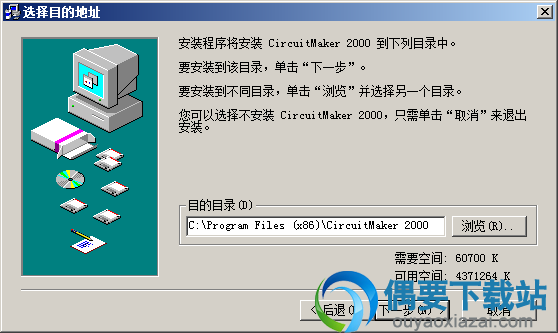

4、选择circuitmaker安装路径，点击下一步

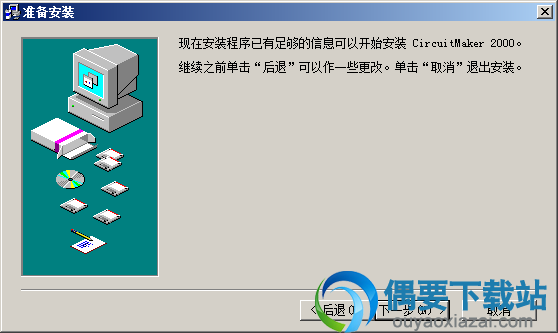

5、点击下一步，等待circuitmaker安装完成即可
继电器工作原理：
当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。我们只要将需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点)，就可以使用继电器达到某种控制的目的。
继电器的好坏检测：
1、可用万用表欧姆档RX100档测量继电器线圈的电阻。4098(6V)继电器线圈的电阻约为100欧姆左右
2、如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用
3、将线圈引脚4、5两端加上直流电压。逐步升高电压，当听到塔的一声，衔铁吸合时电压值为继电器吸合电压
4、此电压值应小于工作电压值。继电器吸合后，再逐步降低电压，再听到咯的一声释放衔铁时，衔铁复位;一般释放电压应为吸合电压的1/3左右，不然继电器工作将不可靠
本次为你提供的是2017版circuitmaker继电器电路仿真软件，这款软件安装简单，界面简明，非常适合初学者学习操作，有需要这款circuitmaker软件的用户可在本网站免费下载使用。
