ADI DiffAmpCalc_差分放大器电路设计软件

功能介绍：

1、可以创建无限的what if(假设)情况进行实时分析

2、ADI DiffAmpCalc内置误差检测，可避免共模差分放大器问题进入设计环节

3、使用简单的点击方式，便于灵活选择ADI差分放大器、多种输出负载配置与电阻容差

4、ADI DiffAmpCalc软件配有用户友好的直观图形用户界面(GUI)，提供交互式控制面板

5、使耗时的计算自动化，以便确定增益、终端电阻、功率耗损、噪声输出及输入共模电压范围

ADI DiffAmpCalc安装教程：

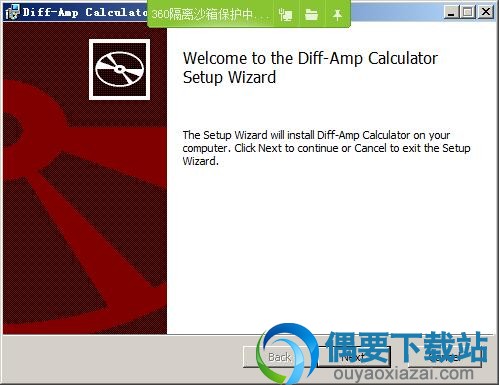

1、解压在偶要下载下载的ADI DiffAmpCalc软件安装包，运行安装程序，点击next

2、接受阅读许可协议，点击next

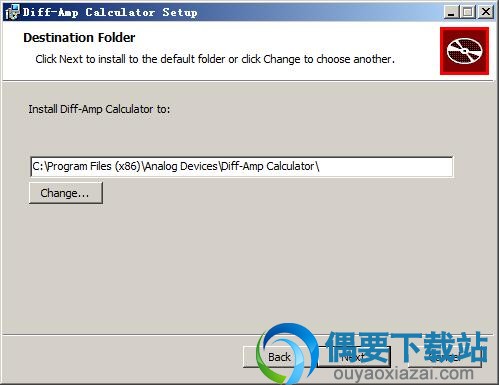

3、选择ADI DiffAmpCalc软件安装位置，点击next

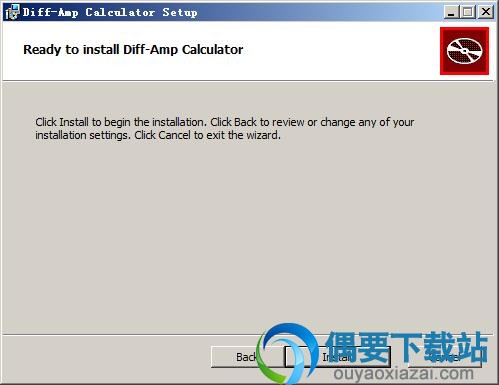

4、点击install按钮，等待ADI DiffAmpCalc软件安装完成即可

ADI DiffAmpCalc使用教程：

1、打开ADI DiffAmpCalc软件

2、设计定制选项：

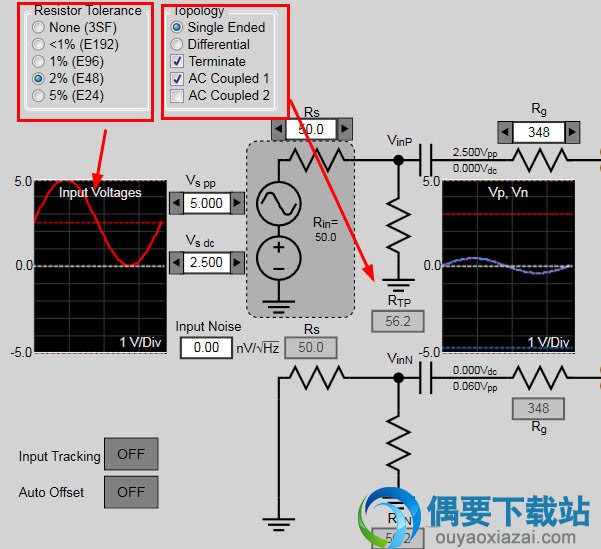

3、输入拓扑、输入耦合与输入端接选项：

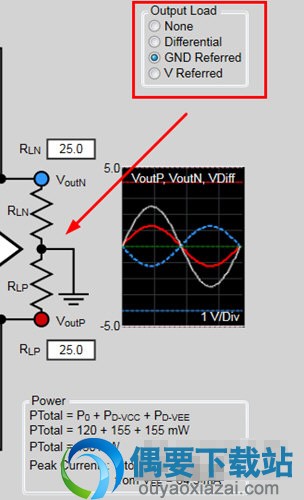

4、输出负载选项：

5、设置系统增益

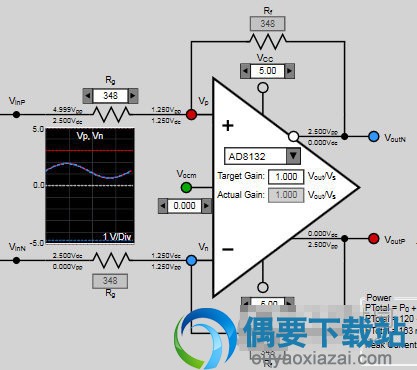

DiffAmpCalc可简化系统增益计算。将所需增益输入实际增益(Actual Gain)文本框(参见图5中的带圈区域)以设置系统增益

6、仿真结果

7、每个节点的仿真结果会即刻提供，因此可以进行实时分析。源电压的节点数据与类似示波器的图形与放大器输入/输出电压波形，对于快速了解元件与系统的权衡是很有利的。左键点击类似示波器的显示区，可以实现1X、2X、5X、10X、20X、50X与100X放大。右键点击该显示区会还原放大并缩小。

8、数据输入

9、DiffAmpCalc支持通过点击方法来输入用户自定义值，因此是一个有效率工具。使用滚动条与文本框输入数据时，仿真结果可以动态更新。电压滚动条的默认步长为100 mV。若要改变分辨率，请使用以下按键组合：

• 1 V步长：Shift鼠标左键

• 10 mV步长：Ctrl鼠标左键

• 1 mV步长：Alt鼠标左键

10、单击一个文本框内部会将其激活。激活文本框时，文本框颜色从白色变为绿色。激活文本框之后，用户就可以输入数值、小数或负号。

11、内置差错检测功能

DiffAmpCalc有多个内置差错检测功能，可避免差分放大器常用问题混入设计中。当输入的值超出规格范围时，文本框会变为红色，并会显示一条警告消息，其中会给出自动纠正结果或为什么不允许沿当前方向进一步调整的原因。

以上内容为你介绍了ADI DiffAmpCalc差分放大器电路设计软件的功能、安装与使用教程等内容，通过这款软件可以轻松确定增益、终端电阻、功耗、噪声输出及输入共模电压的最佳水平，偶要下载提供ADI DiffAmpCalc软件免费下载。
