在做城市规划、工业总图运输设计、园林规划设计甚至建筑设计都涉及到平面图上插入指北针图块。自己画太麻烦了。。还是直接插入简单。。
CAD指北针就是一个平面图插入autocad指北针图块工具，可以帮大家快速在平面图上插入指北针图块。
CAD指北针图块支持：
AutoCAD2013/AutoCAD2012/AutoCAD2011/AutoCAD2010/AutoCAD2009/AutoCAD2008/AutoCAD2007/AutoCAD2006/AutoCAD2005/AutoCAD2004/AutoCAD2002。当然了不使用CAD指北针也能自己绘制指北针但是很麻烦。。下面附一份CAD绘制指北针教程今天小编今天小编今天小编给大家分享。
怎么在平面图上插入指北针图块，在AutoCAD绘制指北针教程：
有不少人问小编怎么在AutoCAD绘制指北针这个问题，本教程完整的帮大家带来了AutoCAD绘制指北针教程，希望大家喜欢。

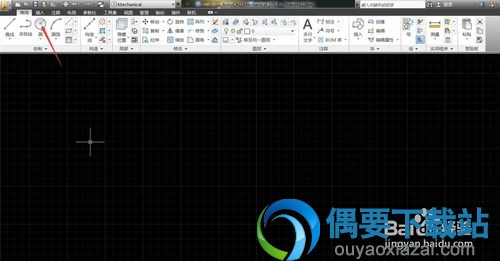

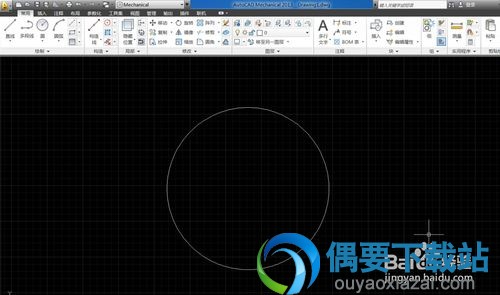

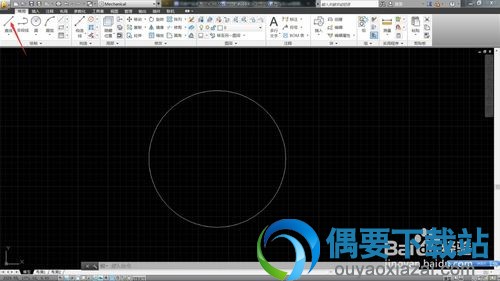

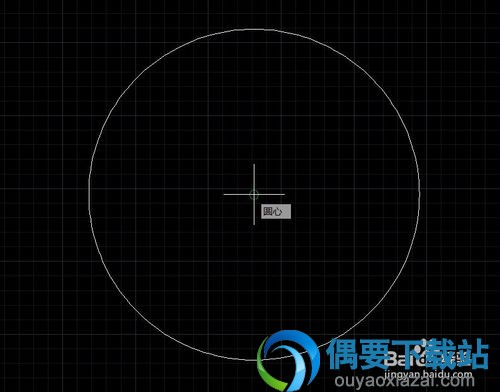

1、打开CAD。选择圆命令，或者应用快捷键CI(系统默认的是C，我的被我设置过了)，绘制一个圆。

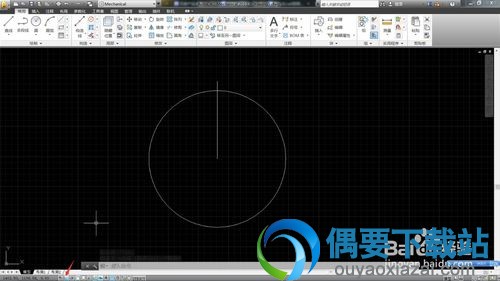

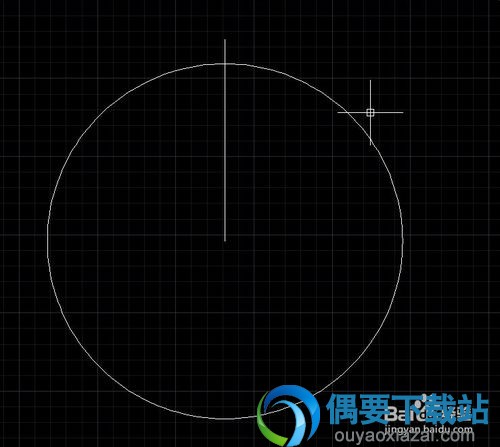

2、打开正交模式，选择直线命令(快捷键L)，从圆心向上绘制一条直线。

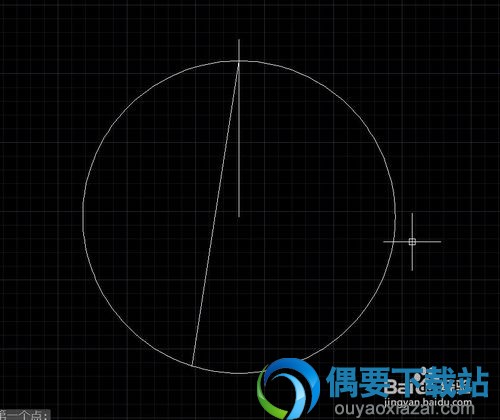

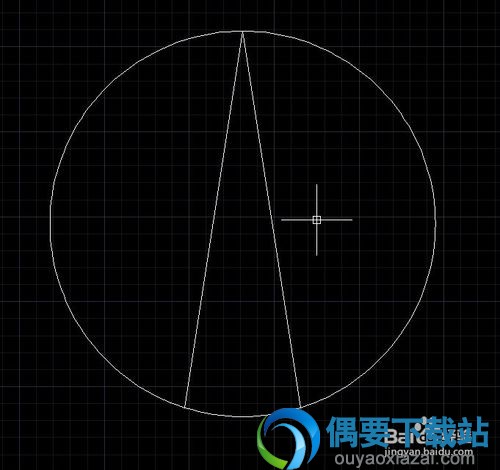

3、关闭正交模式，继续使用直线命令，从直线和圆的交打开始向下绘制一条直线。
如果希望精确控制直线和中线的角度，绘制第二点时在圆上移动，看到需要的角度点击就OK了。

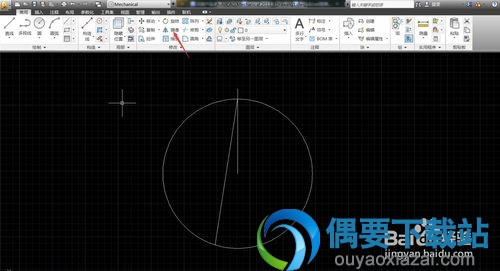

4、选择镜像命令(快捷键为MI),向右镜像刚刚绘制的直线。

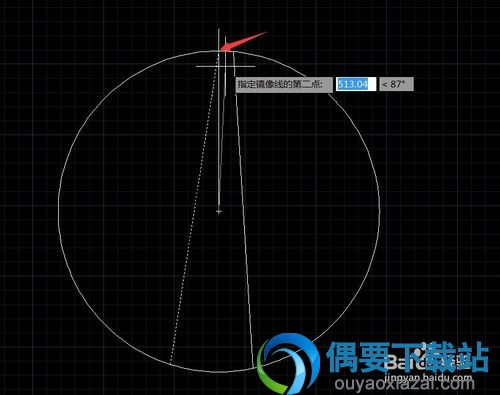

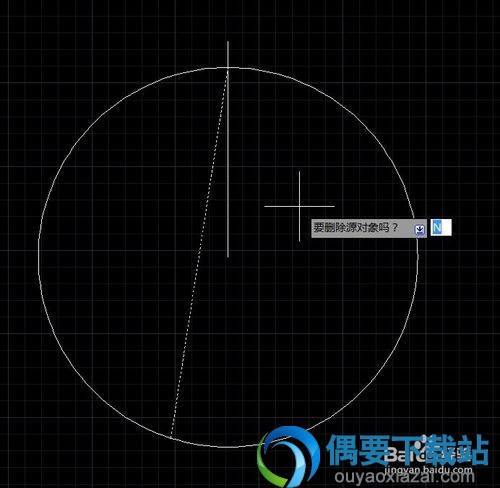

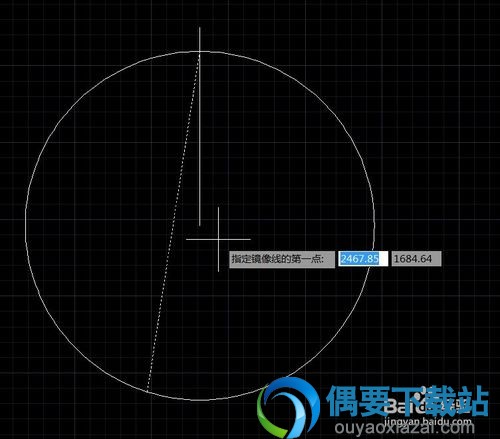

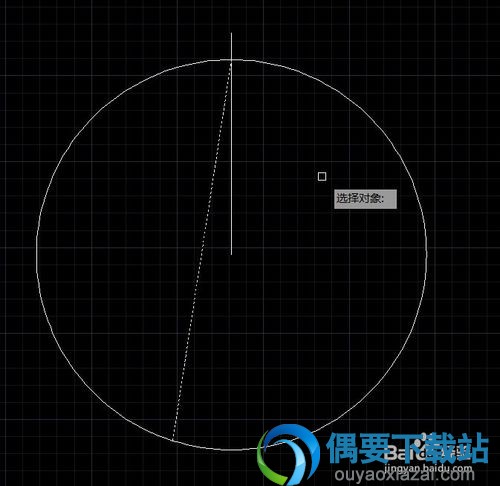

5、选择需要镜像的直线----回车----选择镜像的第一点(选圆心)----选择镜像的第二点(圆和直线的交点)----要删除对象源吗?默以为N(即No的意思)，这里直接回车

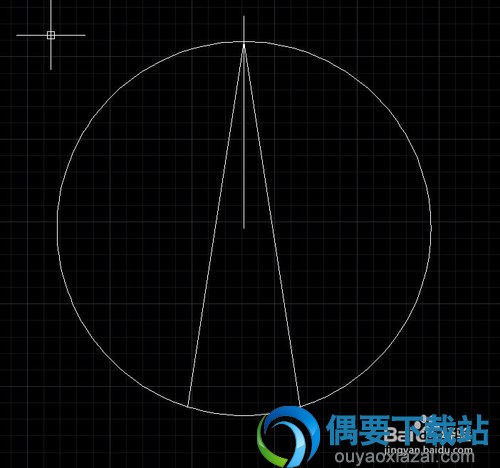

6、选中中间的直线，delete删除。

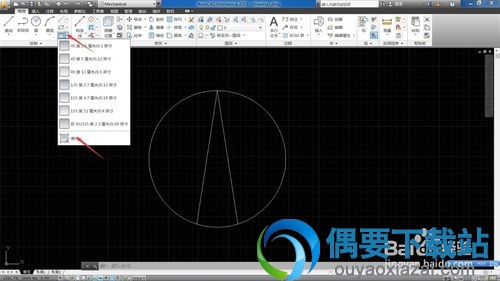

7、选择填充下拉菜单----填充。

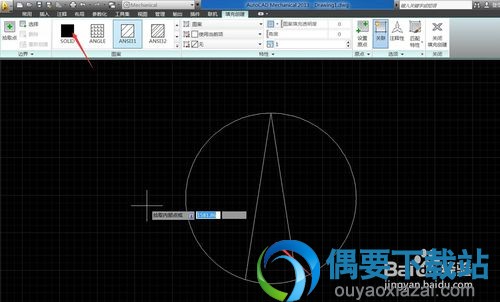

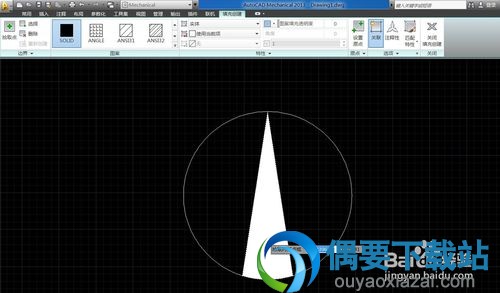

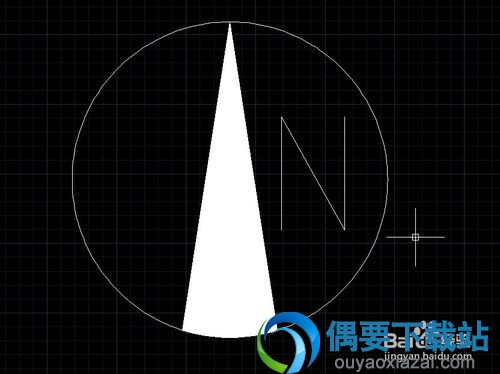

8、选择SOLID模式，拾取绘制的尖角的内部进行填充。

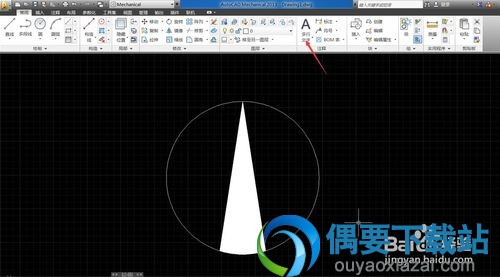

9、使用多行文字命令，或者快捷键DT编辑字母N。

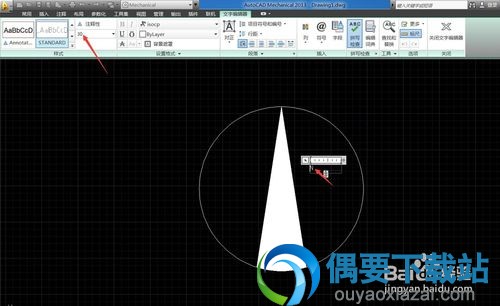

注意使用多行文字编辑字母时可能默认的字体较小，需双击文字，并选中修改字体大小。
完成了。
看了上的教程是否感觉绘制指北针很麻烦呢?如果可能您可以自己尝试一下自己绘制一个指北针，如果感觉太难，还是用ouyaoxiazai发布的这个《CAD指北针图块》来做吧。超级简单。
